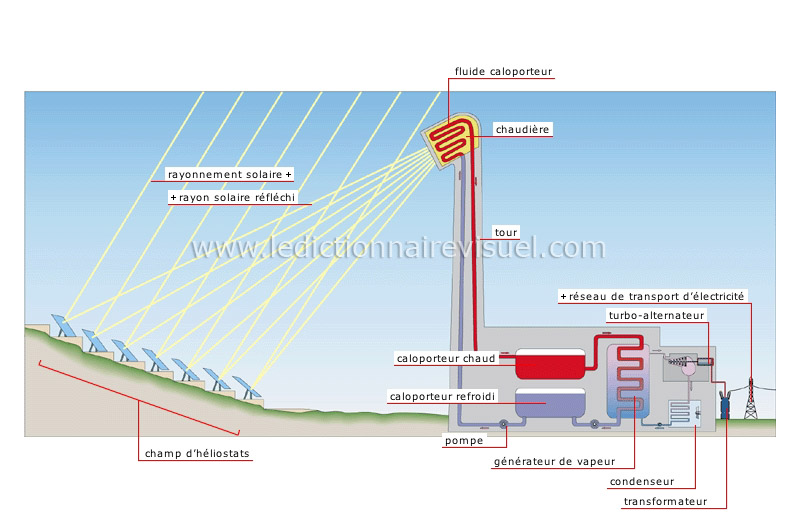

Le chauffage d’un caloporteur par action directe des rayons solaires permet de transformer de l’eau en vapeur pour faire tourner un turbo-alternateur et produire de l’électricité.
Dispositif qui, sous l’action de la vapeur, transforme en électricité la force mécanique engendrée par la rotation d’une turbine.
réseau de transport d’électricité
De la centrale aux consommateurs, un réseau de câbles transporte l’électricité sur de longues distances.
transformateur
Dispositif qui permet de modifier la tension électrique. Celle-ci est élevée à la sortie de la centrale afin d’acheminer le courant sur de longues distances.
condenseur
Circuit qui refroidit la vapeur issue de la turbine et la condense en eau, que l’on réintroduit dans le générateur de vapeur.
générateur de vapeur
Appareil qui transforme l’eau en vapeur, sous l’effet de la chaleur pour actionner le turbo-alternateur.
caloporteur refroidi
Après avoir cédé sa chaleur au générateur de vapeur, le caloporteur froid retourne vers la chaudière.
caloporteur chaud
Le caloporteur extrait la chaleur de la chaudière et l’achemine vers le générateur de vapeur et la turbine.
pompe
Appareil qui assure la circulation du fluide caloporteur refroidi vers la chaudière.
champ d’héliostats
Héliostats : miroirs orientables télécommandés pour suivre la trajectoire du soleil et concentrer le rayonnement solaire vers la chaudière située au sommet de la tour.
Les ondes émises par le soleil le sont sous forme de rayonnements lumineux (41 % dans la lumière visible, 52 % dans l’infrarouge et 7 % dans l’ultraviolet).
Les rayons solaires captés par les héliostats sont renvoyés vers la chaudière.
fluide caloporteur
Fluide (par exemple, un mélange de sels fondus) qui capte et transporte la chaleur résultant de la concentration du rayonnement solaire vers la turbine.
tour
Construction au sommet de laquelle est située la chaudière qui permet de recueillir l’énergie lumineuse; elle peut atteindre 100 mètres de hauteur.
chaudière
Enceinte dans laquelle la chaleur du rayonnement solaire concentré augmente la température du caloporteur.
